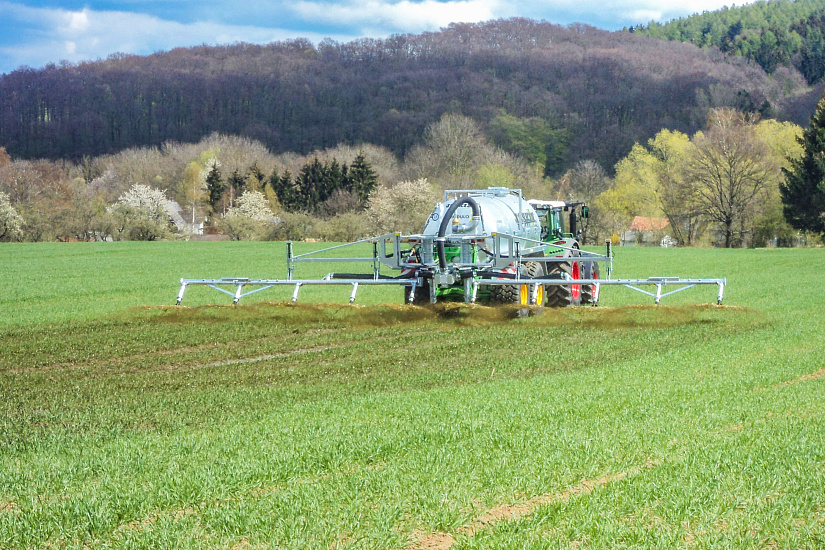

Штанги с форсунками Multitwist JOSKIN позволяют равномерно разбрызгать жижу с шириной захвата 12 и 15 м. Это орудие состоит из двух главных насадок (Ø 125 мм), установленных на треугольную структуру. Каждая из них располагает разбрызгивающими форсунками, расположенными с интервалом 1,5 м. Каждая оснащена отражательной пластиной, которая направляет жижу к земле в форме зонтиков. Благодаря этому, струя меньше чувствительна к ветру и потери аммиака существенно снижаются.

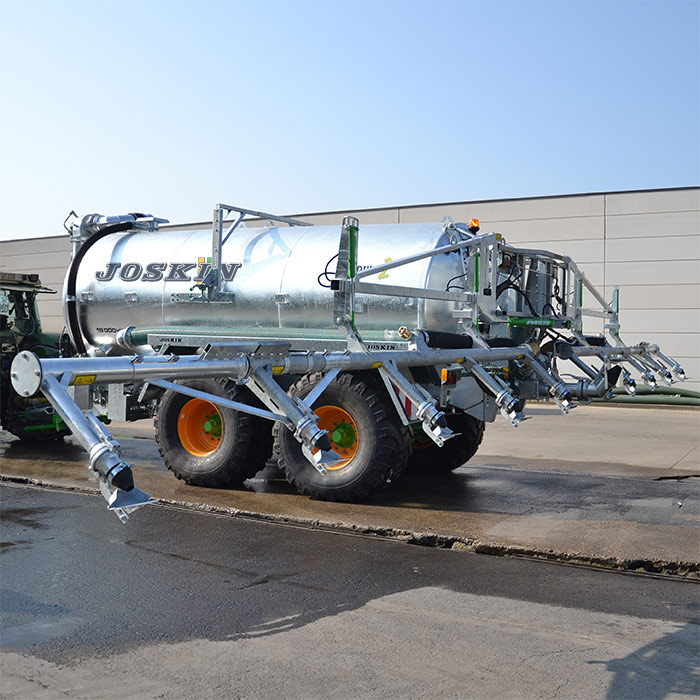

Концепция отличается простотой и эффективностью
Штанга Multiwist представляет собой наиболее экономичное и простое решение для внесения большого объема жижи с шириной захвата от 12 до 15 метров. Эта простая и легкая конструкция предлагается по низкой цене. Она имеет оцинкованное покрытие, гарантирующее орудию долгий срок службы и защиту от внешних агрессивных воздействий.
Распределительный коллектор и прямая подача

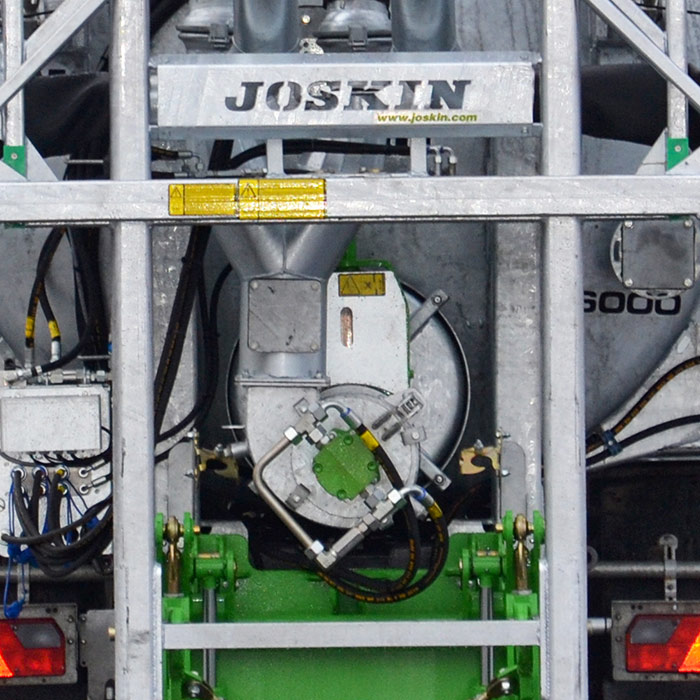

На выходе из цистерны жижа сначала подается в распределительный коллектор большого объема. Последний имеет пластину, отделяющую жижу от посторонних предметов, которая затем делит поток на две части. Эта пластина, выполняющая роль камнеуловителя, направляет посторонние предметы к сливному отверстию, откуда они регулярно эвакуируются. Жижа затем покидает коллектор по трубам диаметром Ø 125 мм и направляется по прямой трубе к форсункам. Коллектор также серийно оснащен правым фланцем 6’’, который используется, например, для установки точного разбрызгивателя (в опции), если требуется разбрызгать органику в более узком месте, чем ширина штанги.
Регулируемые форсунки

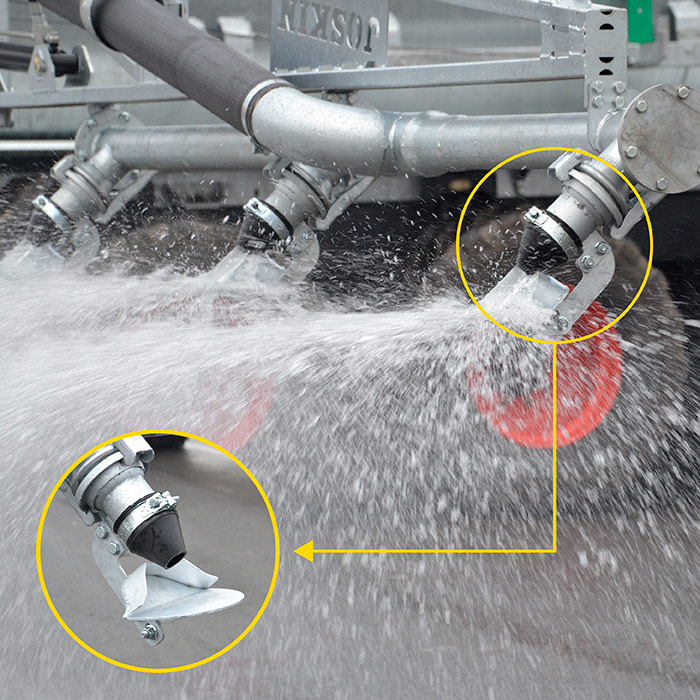

Форсунки оснащены регулируемой отражательной пластиной. Таким образом, форма и горизонтальность зонтика могут меняться в зависимости от вязкости вносимого продукта. Равномерное внесение достигается, какими бы не были характеристики жижи.
Гидравлическое складывание, система Twist, противоударное устройство

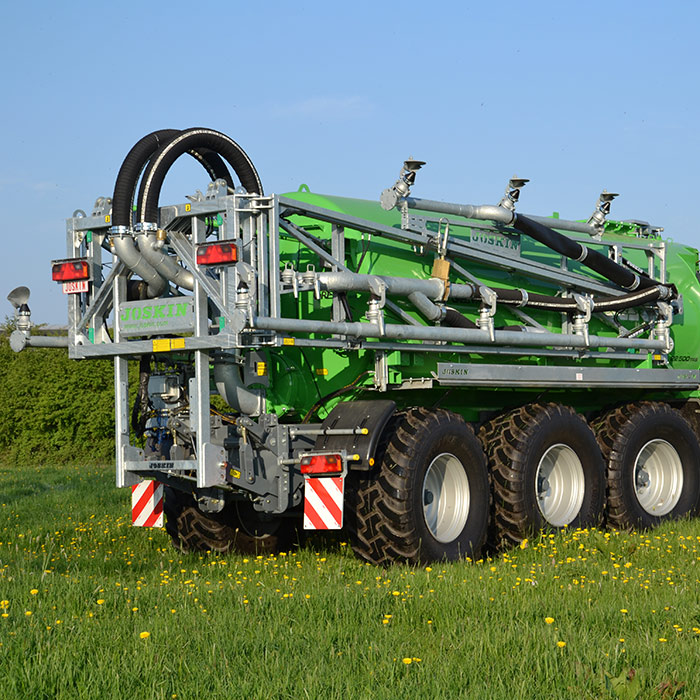

Все штанги оснащены устройством гидравлического складывания, благодаря которому штанга незначительно выступает за габариты транспортного средства и не препятствует движению автопоезда. В транспортном положении штанга закрепляется клипсами. Эта система регулируется по высоте и оснащена рамой с амортизирующим резиновым покрытием. Гидроцилиндры вертикального складывания расположены под углом, а не вертикально, для лучшего удержания штанги в позиции (что снижает возможность перехлёстывания трубок). Штанги Multitwist также располагают противокапельным устройством «Twist» (патент JOSKIN – вращение на 150°), которое поворачивает форсунки орудия вверх, чтобы жижа не выливалась на проезжую часть при перевозках. Крылья штанги JOSKIN оснащены в стандартной комплектации противоударным устройством и гидроцилиндрами противокапельного устройства, помещенными в овальные отверстия. Эта система позволяет крыльям отклоняться, если штанга соприкасается с землей (например, на склоне), а затем вернуться в изначальное положение.
Адаптация всех цистерн

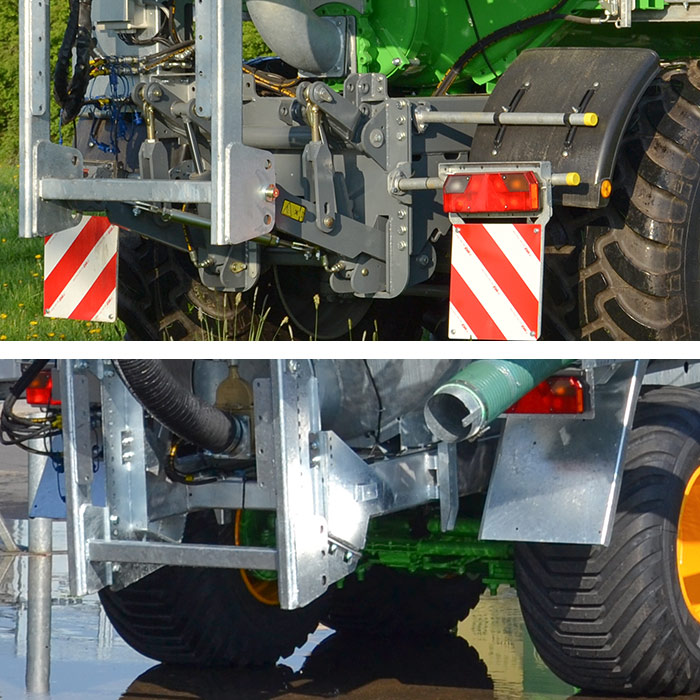

Штанга Multiwtist доступна в варианте «на болтах» для цистерн без подъемника, а также в варианте «на подъемнике» для машин, которые им укомплектованы, как , например, цистерны предпринимателей, которые часто меняют орудия в соответствии с пожеланиями их клиентов. Штанга может быть установлена на ранее проданную цистерну JOSKIN или другой марки.
