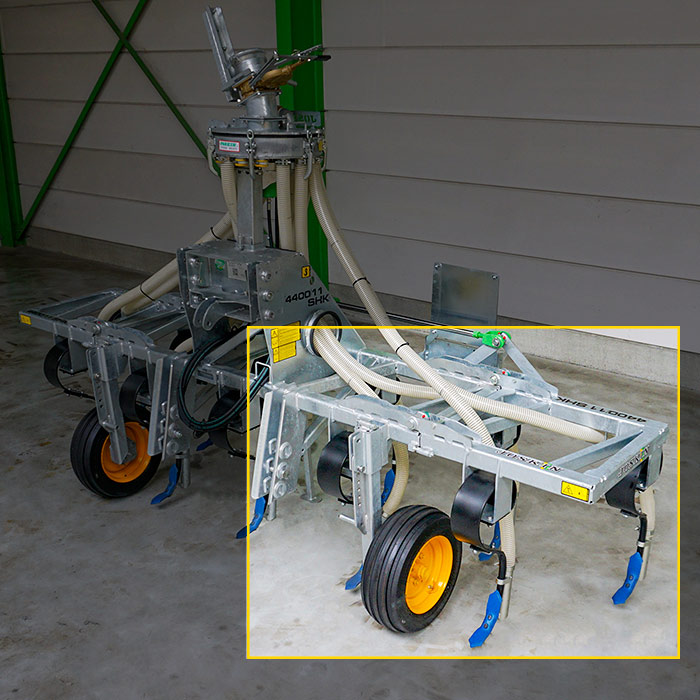

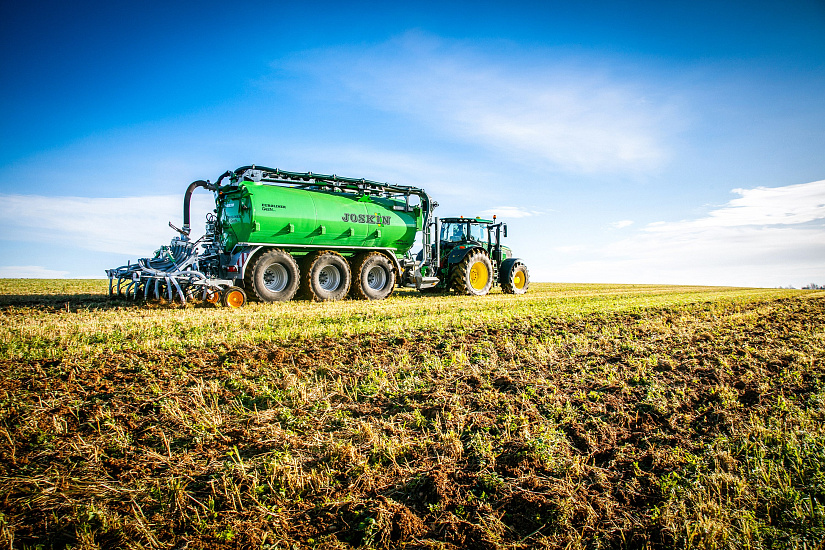

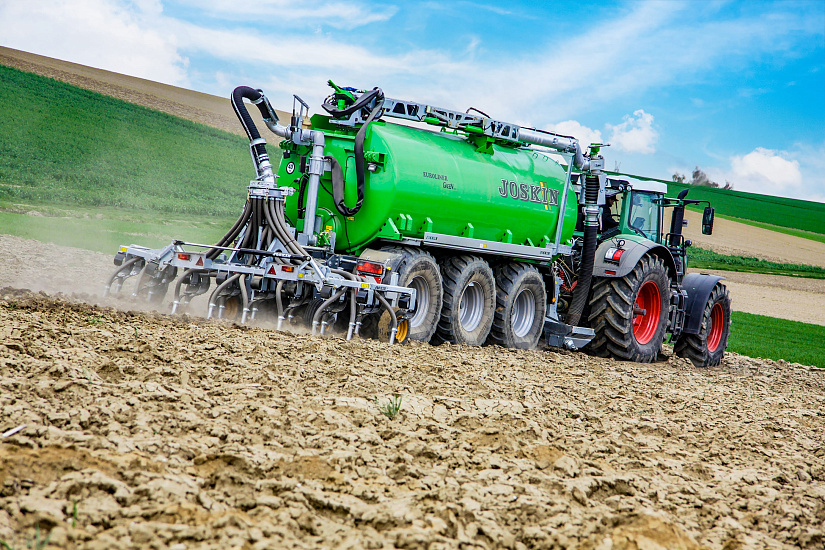

Структура
Культиваторные инжекторы заделывают жижу глубоко в почву. Их активная работа обеспечивает рыхление почвы. Зубья закреплены на оцинкованной раме из двух балок, усиленной расходящимися перекладинами. Преимущество такой конструкции в том, что все нагрузки передаются на цистерну, которая их равномерно переносит на трактор. Нагрузка уменьшена и цистерна не испытывает никаких кручений. Базовая рама является модулируемой: широкозахватные орудия сконструированы на базе моделей шириной 2,6 м с крыльями (кроме 4400/11SHK/2: 2,70 м). Рамы инжекторов шириной более 3м оснащены гидравлическим складыванием двойного действия с предохранительным ограничителем. Чтобы не превышать регламентную ширину и предотвратить столкновения с препятствиями, инжекторы Terraflex/2 (5200/13 SHK & 5100/17 SHK) оборудованы внешними съёмными зубьями. Все модели оснащены соответствующим нормам дорожным освещением.

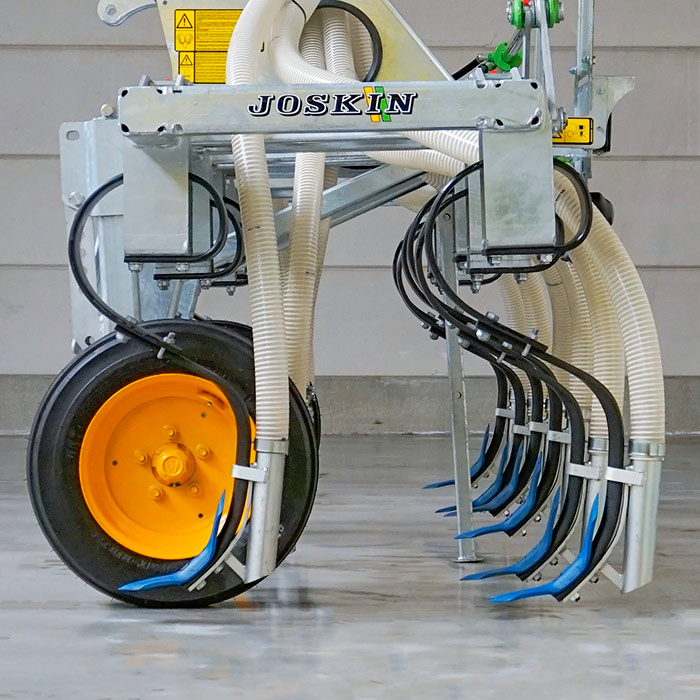

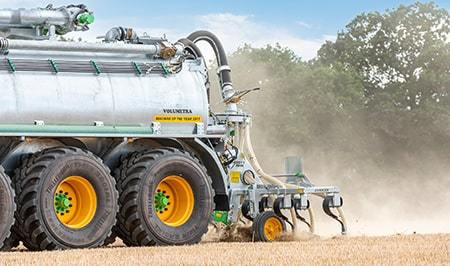

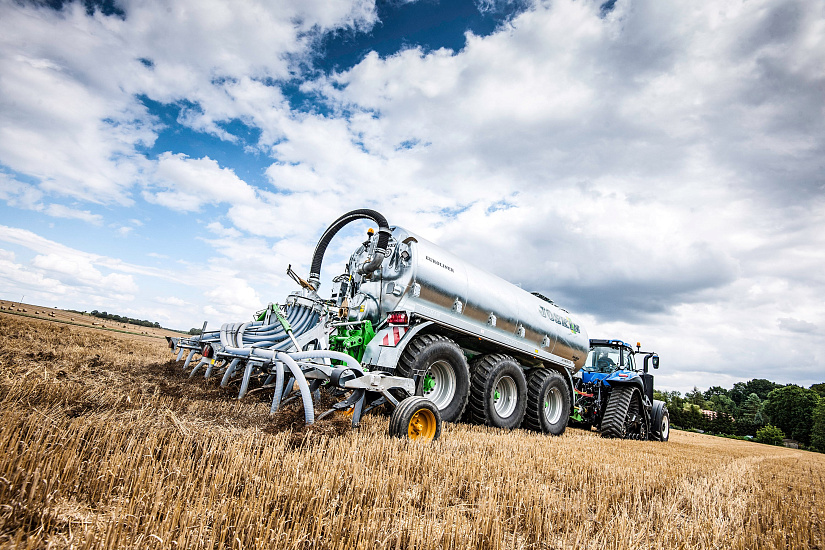

Функционирование
Сошник прорывает борозду и жижа вносится в неё по трубке, расположенной за сошником. Концепция пружинных зубьев повышает их возможность сопротивления препятствиям (камни) и увеличивает эффект дробления на твердой и тяжелой почве. Рабочая глубина корректируется с помощью центральной регулировки опорных резиновых колёс 200/60-14.5 (Ø 605 x 210 мм). Чтобы выбрать наилучший компромисс между дозировкой, распределением и потоком органики, интервал между зубьями орудий Terraflex/2 может составлять 30 или 40 см. При наличии большого количества растительных остатков рекомендуется прибегнуть к модели с межрядным интервалом 40 см, что облегчит проход соломы, перемешанной с землей и органикой.

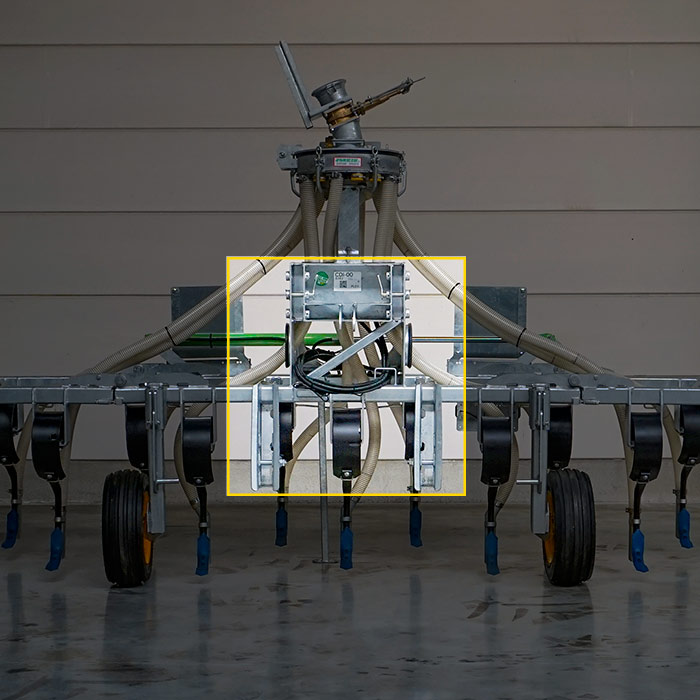

Лущитель стерни
Инжектор располагает креплением, благодаря которому он может быть прицеплен на стандартное 3х-точечное сцепное устройство трактора. Таким образом, орудие может быть использовано для лущения стерни или для катушечно-шланговой системы.

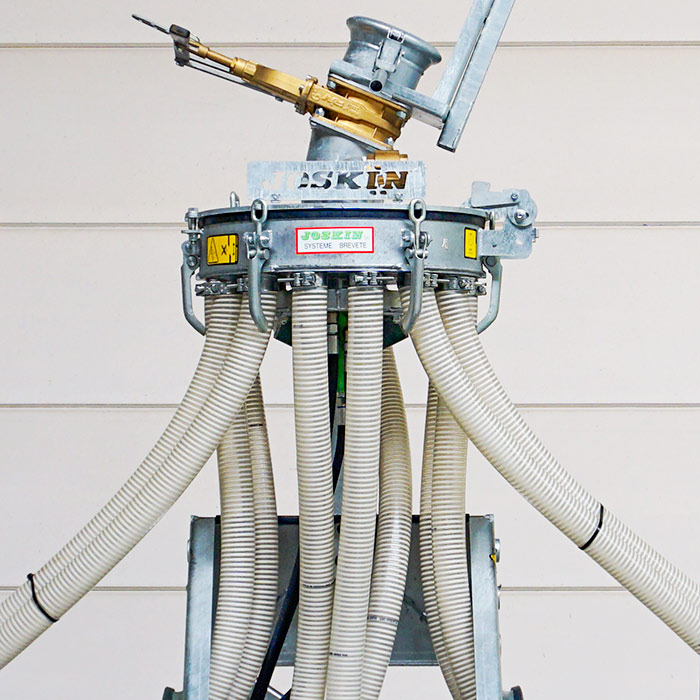

Распределитель Scalper
Так как навозная жижа (КРС) имеет высокий процент содержания волокон и посторонних предметов, для надлежащего функционирования инжектора необходим эффективный распределитель-измельчитель. Засорённое отверстие ножа является причиной неравномерного внесения органики, требуется прервать работу, провести очистку, что крайне нежелательно! Решение JOSKIN - это запатентованная система распределителя с самозатачиваемыми ножами: JOSKIN SCALPER©. Режущая система SCALPER© безжалостна: циркулярные ножи свободного вращения крепятся на держателе, приводимом в действие гидравлическим мотором. Между циркулярными ножами и эллиптическими отверстиями, смещёнными от центра встречного ножа (HARDOX), возникает эффект ножниц, делая неизбежным разрезание любого постороннего предмета, попавшего в навоз. Если ножи встречают слишком твердое тело, то устройство «Switch-Matic» (в опции) будет менять сторону вращения измельчителя SCALPER© до того момента, пока предмет не будет раздроблен. Кроме того, для инжекторов, оснащенных Автоматом, в кабине трактора устанавливается электрический реверс с ручным управлением. Распределитель JOSKIN крепится при помощи раструбного соединения. Многопозиционная заслонка, зафиксированная на входе распределителя, обеспечивает поэтапную регулировку подачи органики в инжектор. Точная регулировка подачи осуществляется при помощи перепускного клапана и зависит от выбранного вида противореза. Гидравлическая система изолируется при помощи заглушки. Дренаж позволяет выявить дефект гидравлического уплотнителя.

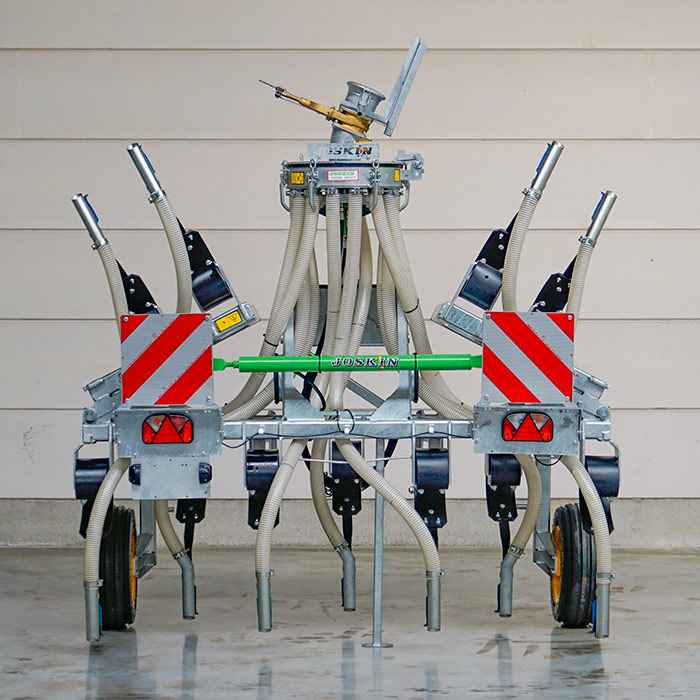

Гидравлическое складывание
Культиваторные инжекторы Terraflex/2 с рабочей шириной от 3м оборудованы в стандартной комплектации гидравлическим складыванием. За него отвечают мощные гидроцилиндры. Поэтому транспортная ширина Terraflex/2 не превышает 2,60 м в ширину (2,70 м для модели 4400/11SHK/2). Чтобы не превышать регламентную ширину, инжекторы Terraflex/2 (5200/13 SHK & 5100/17 SHK) оборудованы внешними откидными (автоматически) зубьями.
