ТРОЙНАЯ ОСЬ
|
|
20000TRS
|
22500TRS
|
24000TRS
|
26000TRS
|
28000TRS
|
|
Объем цистерны без вырезанных пазов (л)
|
20.428
|
22.587
|
24.470
|
26.800
|
28.331
|
|
Объем цистерны с вырезанными пазами (л)
|
20.053
|
22.187
|
24.070
|
26.400
|
27.931
|
|
Оси, квадрат, колея (мм) и шпильки
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
|
Тормозной барабан (мм)
|
420X180
|
420X180
|
420X180
|
420X180
|
420X180
|
ВАКУУМ
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6 шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация

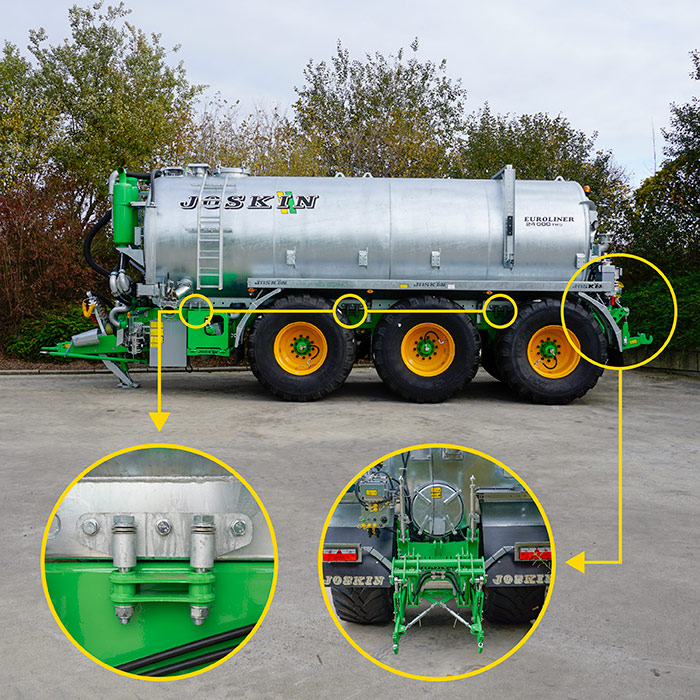

- Универсальное независимое шасси 900 мм (300 х 100 х 10 мм), прошедшее дробеструйную обработку и покрашенное, сливная быстрооткрывающаяся пробка Ø 8" (коллектор камней) под цистерной
- Преоборудование для широкой штанги
- Преоборудование для L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (большое основание)
Специфическая комплектация TRS

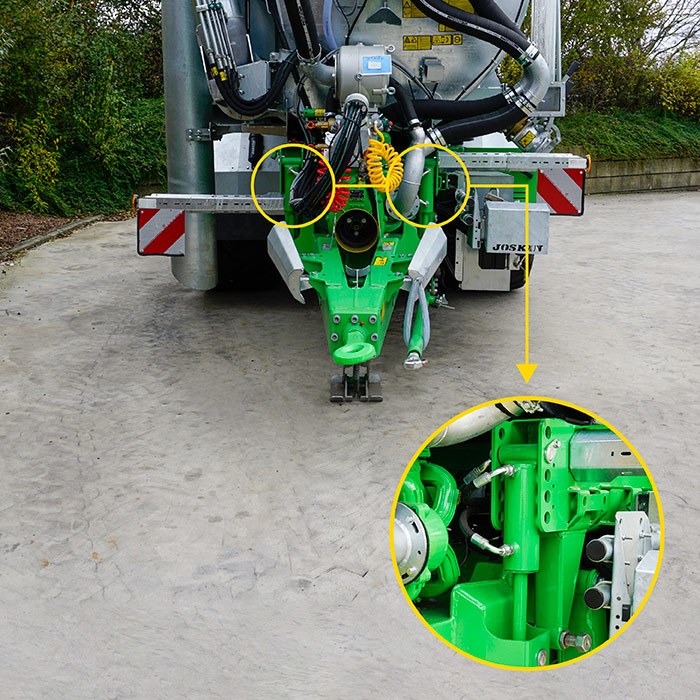

- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)

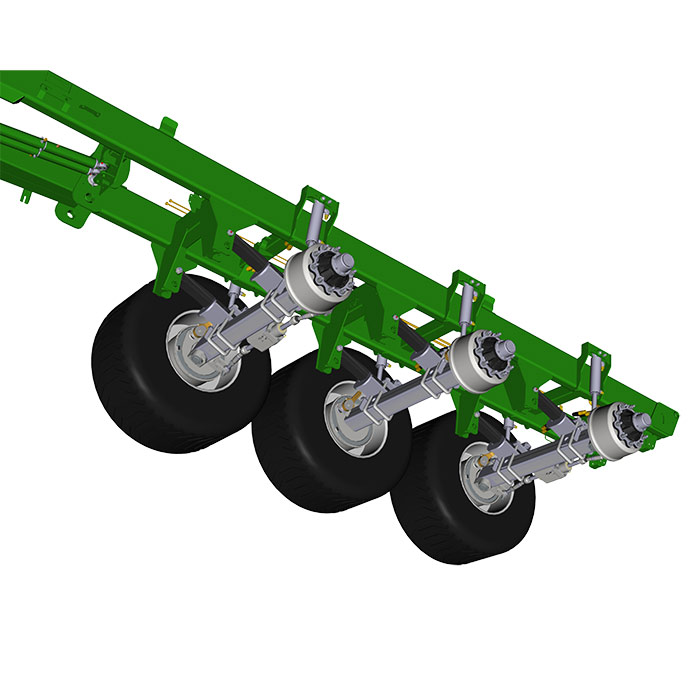

- Hydro-Tridem: гидравлическая подвеска осей с межосевым расстоянием 1.550 мм ручной возврат на уровень
- Двойная направляющая ось с серьгой вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания: вкл. 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическая комплектация VACUUM
- Вакуумный насос с принудительной смазкой
- Гидравлическое управление насосом на TRS (1 дд)
- Перепускной клапан Ø 6"
- Обратный клапан (защита насоса)
- Сифон самоочищающийся (30 л на TS и 60 л на TRS)
- Манометр Ø 100 мм
- 1 полусферический индикатор 2" (спереди)
- 3 фланца Ø 6": слева, справа, сзади с левой стороны
- Смотровой люк Ø 850 мм сзади цистерны
- Задняя гидравлическая заслонка Ø 6"
- Преоборудование для двойного трубопровода питания задненавесного орудия (2 выхода 8")
Storm
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6 шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Универсальное независимое шасси 900 мм (300 х 100 х 10 мм), прошедшее дробеструйную обработку и покрашенное, сливная быстрооткрывающаяся пробка 0 8" (коллектор камней) под цистерной
- Преоборудование для широкой штанги
- Преоборудование для 1-встроенного подъемника
- Пневматические двухконтурные тормоза
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tandem: гидравлическая подвеска осей с межосевым расстоянием 1,550 вкл. ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
- Низкая сцепка
- Шаровая серьга JOSKIN Ø 80 мм 4 Т (большое основание)
Специфическая комплектация STORM
- Центробежный насос STORM с механическим приводом (только для нагнетания) (привод 1.000 об/мин) Трубопровод 6 к системе внесения и возврата в цистерну с 3-канальной гидравлической заслонкой (ДД) (система возврата в цистерну при закрытой заслонке перемешивание)
- Верхний насосный коллектор с встроенным камнеуловителем
- Фланец Ø 6" с левой и правой сторон цистерны (только с Vacu-STORM)
- Дренаж
- Овальный индикатор уровня на передней стенке цистерны
- Ручная заслонка сзади цистерны (кроме Vacu-STORM)
- Верхний люк 520 мм с ручным открытием
- Смотровой люк 600 мм сзади цистерны
- Кардан с большим углом и защитой срезным болтом
ЛОПАСТНОЙ НАСОС
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6 шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Универсальное независимое шасси 900 мм (300 х 100 х 10 мм), прошедшее дробеструйную обработку и покрашенное, сливная быстрооткрывающаяся пробка 8" (коллектор камней) под цистерной
- Преоборудование для штанги
- Гидропневматическая подвеска дышла (1 азотный амортизатор - амортизация загруженной машины)
- Hydro-Tandem: гидравлическая подвеска осей с межосевым расстоянием 1.550 мм вкл. ручной возврат на уровень
- Преоборудование для 1-встроенного подъемника
- Пневматические двухконтурные тормоза
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания вкл., 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемую переднюю ось (1 ДД)
- Низкую сцепку
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическая комплектация РОТОРНО- ЛОПАСТНОГО НАСОСА:
- Объемный роторно-лопастной насос с расходными кольцами (привод 1.000 об/мин редуктор 1.000 -> 600 об/мин) - давление на выходе насоса: макс. 2 бар
- Установка насоса сбоку цистерны с внутренним коллектором цистерны, объединяющим все точки всасывания
- Измельчитель Rotation-Cut (ОД + ДВ) на всасывании с реверсом, коллектором камней гидравлической сливной заслонкой (ОД) (монтаж с левой стороны цистерны)
- 3х-канальный гидравлический клапан (для питания орудия или миксера в цистерне с ручным регулятором расхода) Автоматическая остановка (вкл. 1 электроклапан и гидравлическую заслонку 8")
- Дренажная труба на цистерне
- Овальный индикатор уровня на передней стенке цистерны
- Поплавковый индикатор
- Смотровой люк Ø 600 мм сзади цистерны
- Кардан с защитой срезным болтом
Vacu-storm
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6 шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Универсальное независимое шасси 900 мм (300 х 100 х 10 мм), прошедшее дробеструйную обработку и покрашенное, сливная быстрооткрывающаяся пробка 8" (коллектор камней) под цистерной
- Преоборудование для широкой штанги
- Преоборудование для 1-встроенного подъемника
- Пневматические двухконтурные тормоза
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tandem: гидравлическая подвеска осей с межосевым расстоянием 1.550 мм вкл. ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
- Низкая сцепка
- Шаровая серьга JOSKIN Ø 80 мм 4 Т (большое основание)
Специфическое оборудование Vacu-STORM (комбинация через коробку вакуумного насоса JULIA с центробежным насосом STORM)
Спецификации коробки JULIA:
- привод 1.000 об/мин
- селектор центробежного/вакуумного насоса с двойным пневматическим управлением (2 гидравлических распределителя ДД с гидравлическими или смешанными тормозами)
- кардан с большим углом и защитой срезным болтом
Спецификации вакуумного насоса:
- гидравлическое управление насосом (1 ДД)
- перепускной клапан Ø 6
- вакуумный насос заполнения с автоматической смазкой
- обратный клапан (защита насоса)
- специальный перепускной клапан JOSKIN Ø 150 мм
- сифон (60 л) с гидравлической заслонкой нагнетания (ОД)
- манометр Ø 100 мм
- смотровой люк Ø 850 мм сзади цистерны
- 3 фланца 06: слева, справа, сзади с левой стороны
Спецификации центробежного насоса STORM:
- механический привод (только для опорожнения)
- трубопровод 6" к системе внесения и возврата в цистерну с 3-канальной гидравлической заслонкой (ДД) (система возврата в цистерну при закрытой заслонке перемешивание)
- верхний насосный коллектор с встроенным камнеуловителем
- воздухозабор с гидравлической заслонкой 6" (ОД)
- овальный индикатор уровня на передней стенке цистерны
