ДВОЙНАЯ ОСЬ
|
|
12500D
|
14500D
|
16500D
|
18000D
|
20000D
|
|
Объем цистерны без вырезанных пазов (л)
|
13.053
|
14.654
|
16.512
|
18.259
|
20.154
|
|
Объем цистерны с вырезанными пазами (л)
|
12.763
|
14.340
|
16.175
|
17.901
|
19.775
|
|
Оси, квадрат, колея (мм) и шпильки
|
ADR2X130X2100-10G
|
ADR2X130X2100-10G
|
ADR2X130X2100-10G
|
ADR2X150X2100-10G
|
ADR2X150X2100-10G
|
|
Тормозной барабан (мм)
|
406X120
|
406X120
|
406X120
|
420X180
|
420X180
|
ТРОЙНАЯ ОСЬ
|
|
20000T
|
22500T
|
24000T
|
26000T
|
28000T
|
|
Объем цистерны без вырезанных пазов (л)
|
20.711
|
22.822
|
24.281
|
26.797
|
28.331
|
|
Объем цистерны с вырезанными пазами (л)
|
19.687
|
21.763
|
23.187
|
25.638
|
27.131
|
|
Оси, квадрат, колея (мм) и шпильки
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
ADR3X150X2100-10G
|
|
Тормозной барабан (мм)
|
420X180
|
420X180
|
420X180
|
420X180
|
420X180
|

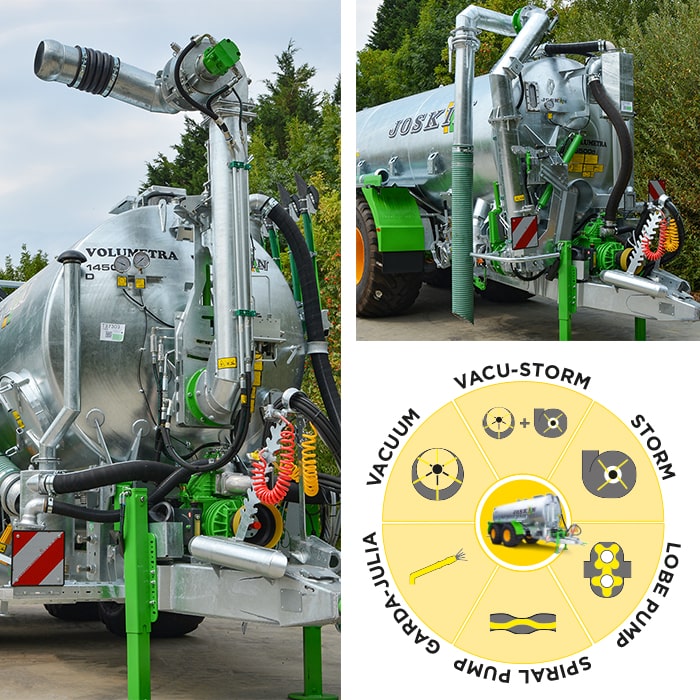

ВАКУУМ
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6-шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация

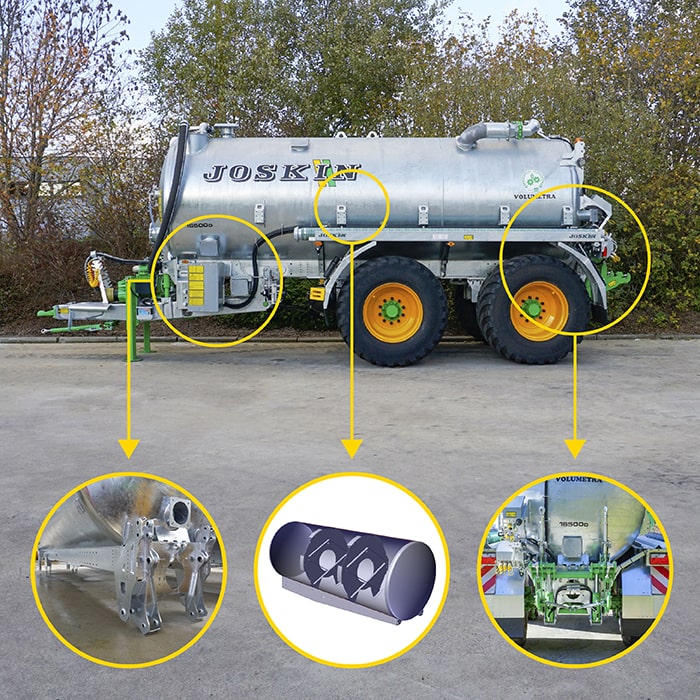

- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной

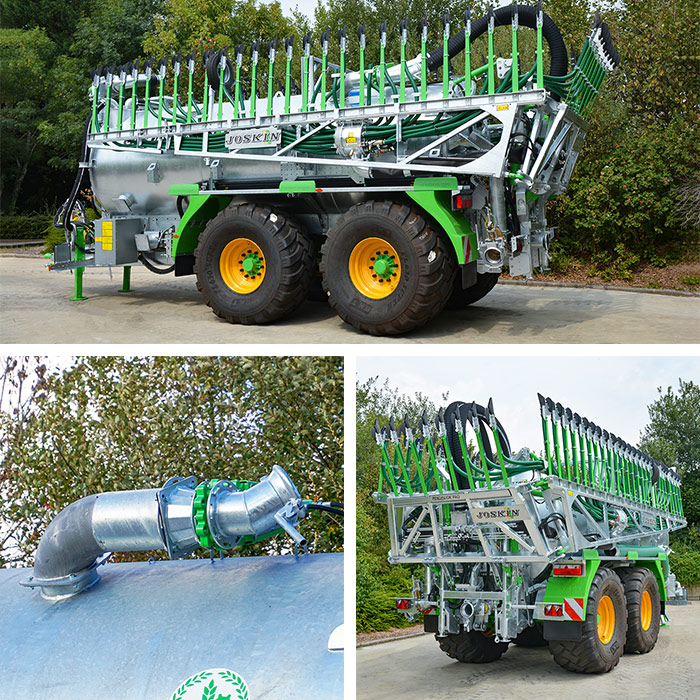

- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели Т
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемое на болтах межосевое расстояние 1.600 мм) ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на уровень на болтах- межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД) и 2 амортизатора (Внимание: подруливающая ось должна блокироваться при скорости от 15 км/ч)

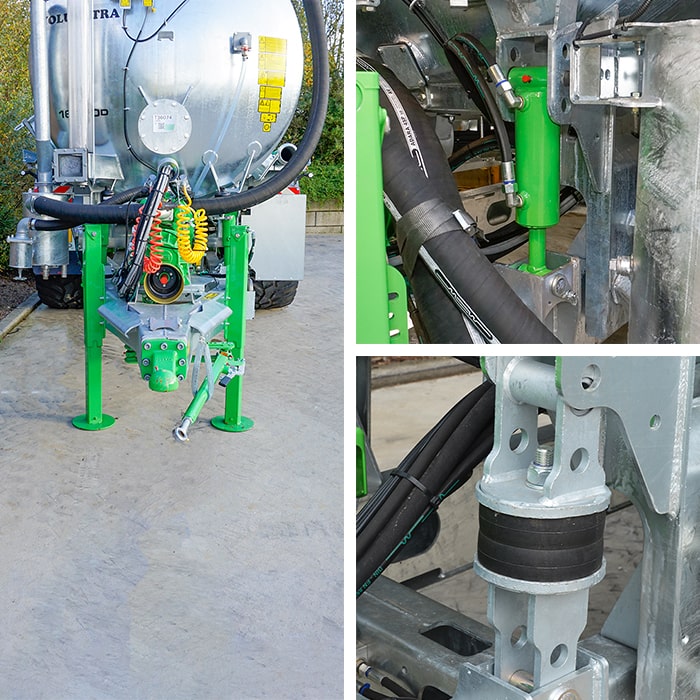

- Дышло с подвеской на сайлентблоках
Специфическая комплектация VACUUM
- Вакуумный насос с принудительной смазкой
- Гидравлические управление насосом на модели Т (1 DE)
- Перепускной клапан Ø 6”
- Сифон самоочищающийся (30 л)
- Манометр 100 мм
- Обратный клапан (защита насоса)
- 1 полусферический индикатор Ø 2" (спереди)
- 2 фланца 08: вход через рукав цистерны с соединительной трубой
- 1 фланец 0 6° сзади слева
- Смотровой люк 600 мм спереди сбоку цистерны
- Задняя гидравлическая заслонка Ø 6”
- Преоборудование для турбонагнетателя Ø8° (всасывание с обеих сторон)
- Преоборудование для двойного трубопровода для навесного орудия
STORM
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6-шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной
- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели Т
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемое на болтах межосевое расстояние 1.600 мм) ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД) амортизатора (Внимание: подруливающая ось должна и 2 блокироваться при скорости от 15 км/ч)
- Дышло с подвеской на сайлентблоках
Специфическая комплектация STORM
- Центробежный насос STORM с механическим приводом (только для нагнетания) (привод 1.000 об/мин)
- Трубопровод 6" к системе внесения и возврата в цистерну с 3-канальной гидравлической заслонкой (ДД) (система возврата в цистерну при закрытой заслонке перемешивание)
- Верхний насосный коллектор с встроенным камнеуловителем
- Дренаж
- Ручная заслонка сзади цистерны (кроме Vacu-STORM)
- Верхний люк 0 520 мм с ручным открытием
- Смотровой люк 600 мм спереди сбоку цистерны
- Кардан с большим углом и защитой срезным болтом
- Овальный индикатор уровня на передней стенке цистерны
GARDA
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6-шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной
- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на уровень на болтах- межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД) и 2 амортизатора (Внимание: подруливающая ось должна блокироваться при скорости от 15 км/ч)
- Дышло с подвеской на сайлентблоках
Специфическое оборудование модели Т
V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическая комплектация GARDA
- Комбинация вакуумного насоса с центробежным (привод: 1000 об/мин):
- селектор центробежного/вакуумного насоса с двойным пневматическим управлением (или 1 гидравлический
- распределитель ДД с гидравлическими или смешанными тормозами) автоматической смазкой
- вакуумный насос для всасывания и нагнетания с
- центробежный насос для выталкивания жижи через пушку
- (давление: 5-6 бар)
- Гидравлические управление насосом в стандартной комплектации на модели Т (1 DE)
- Задняя вращающаяся пушка, поворачиваемая горизонтально гидравлическим мотором (ДД)
- Ручная заслонка Ø 6” на выходе насоса
- Перепускной клапан Ø 6”
- Клапан переполнения (защита насоса).
- Самоочищающийся сифон (60 л) с гидравлической заслонкой нагнетания
- Манометр Ø 100 мм
- 1 полусферический индикатор 2" (спереди)
- 3 фланца Ø 6”: слева, справа, сзади с левой стороны
- Задняя гидравлическая заслонка Ø 6”
- Смотровой люк Ø 600 мм спереди сбоку цистерны
- Преоборудование для двойного трубопровода для навесного орудия
- Кардан с защитой срезным болтом
ЛОПАСТНОЙ НАСОС
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6-шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной
- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели Т
V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор - амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД - прямой привод) (ЗАМЕЧАНИЕ: подруливающая ось должна блокироваться при скорости от 15 км/ч)
- Гидропневматическая подвеска дышла (1 азотный амортизатор - амортизация загруженной машины)
Специфическая комплектация РОТОРНО- ЛОПАСТНОГО НАСOCA
- Объемный роторно-лопастной насос с расходными кольцами (привод 1.000 об/мин - редуктор 1.000 -> 600 об/мин) давление на выходе насоса: макс. 2 бар
- Установка насоса сбоку цистерны с внутренним коллектором цистерны, объединяющим все точки всасывания
- Измельчитель Rotation-Cut (ОД + ДВ) на всасывании с реверсом, коллектором камней гидравлической сливной заслонкой (ОД) (монтаж с левой стороны цистерны)
- 3х-канальный гидравлический клапан (для питания орудия или миксера в цистерне с ручным регулятором расхода)
- Автоматическая остановка (вкл. 1 электроклапан и гидравлическую заслонку 8")
- Дренажная труба на цистерне
- Овальный индикатор уровня на передней стенке цистерны
- Поплавковый индикатор
- Смотровой люк Ø 600 мм спереди сбоку цистерны
- Кардан с защитой срезным болтом
НАСОС С ЭКСЦЕНТР ВИНТОМ
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6-шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной
- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели Т
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор - амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл.: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на уровень на болтах- межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД) и 2 амортизатора (Внимание: подруливающая ось должна блокироваться при скорости от 15 км/ч)
- Дышло с подвеской на сайлентблоках
Специфическая комплектация насоса С ЭКСЦЕНТРИЧЕСКИМ ВИНТОМ
- Объемный насос с эксцентрическим винтом (режим 1.000 об/мин макс, скорость вращения при 540 об/мин)
- Коллектор камней, встроенный в насос
- Герметическая заслонка гидравлического реверса насоса (ДД) с лезвием (лопатки из нерж. стали) под цистерной многопозиционной регулировкой (ДД)
- 2 фланца 8" на насосе (с каждой стороны)
- Дренажная труба на цистерне
- Задняя гидравлическая 3-канальная заслонка с
- Овальный индикатор уровня на передней стенке цистерны
- Преоборудование для поплавкового индикатора для автоматической остановки
- Смотровой люк Ø 600 мм спереди сбоку цистерны
- Кардан с защитой срезным болтом
VACU-STORM
Стандартная комплектация
- Изготовление из специальной стали (ВПТ)
- Бочка, оцинкованная внутри и снаружи
- Производство соответствует норме EN707
- Труба 4 м из ПВХ Ø 6"
- Грязезащитные крылья для хранения труб
- Кардан Walterscheid 6 шлицов
- Муфты Perrot
- Точный разбрызгиватель
- Огни LED
- Колеса 400R22.5 восстановленные
Специфическая комплектация
- Монолитная структура (усиливающие оцинкованные уголки 900 мм, приваренные по всей длине цистерны), сливная пробка 8" с быстрым открытием (коллектор камней) под цистерной
- Преоборудование для широкой штанги и L-встроенного подъемника
- Пневматические двухконтурные тормоза
- Низкая сцепка
- Шаровая серьга на болтах JOSKIN Ø 80 мм 4 т (встроенная)
Специфическое оборудование модели D
- Hydro-Tandem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Задняя подруливающая ось с гидравлической блокировкой (ДД - прямой привод) (ЗАМЕЧАНИЕ: подруливающая ось должна блокироваться при скорости от 15 км/ч)
- V-образное дышло (открытого типа) с гидропневматической подвеской (2 азотных аккумулятора для езды порожняком и с грузом)
Специфическое оборудование модели Т
- V-образное дышло (открытого типа) с гидропневматической подвеской (1 азотный амортизатор амортизация загруженной машины)
- Hydro-Tridem: гидравлическая подвеска осей (регулируемая на болтах межосевое расстояние 1.600 мм) - ручной возврат на уровень
- Двойная направляющая ось (первая и последняя) с прицепной скобой, вкл. быстроразъемное устройство прицепления к трактору и центральный узел регулировки для выравнивания, вкл: 2 азотных амортизатора, масляный резервуар, ручной насос и манометр
- Поднимаемая передняя ось (1 ДД)
Специфическое оборудование Vacu-STORM (комбинация через коробку вакуумного насоса JULIA с центробежным насосом STORM)
- Спецификации коробки JULIA:
- привод 1.000 об/мин тормозами)
- селектор центробежного/вакуумного насоса с двойным пневматическим управлением (2 гидравлических распределителя ДД с гидравлическими или смешанными
- кардан с большим углом и защитой срезным болтом
Спецификации вакуумного насоса:
- вакуумный насос заполнения с автоматической смазкой
- гидравлические управление насосом в стандарте на модели т (1DE)
- перепускной клапан Ø 6"
- обратный клапан (защита насоса) специальный перепускной клапан JOSKIN Ø150 мм
- сифон (60 л) с гидравлической заслонкой нагнетания (ОД)
- манометр Ø100 мм - 3 фланца Ø 6”: слева, справа, сзади с левой стороны
- смотровой люк Ø 600 мм спереди сбоку цистерны
Спецификации центробежного насоса STORM:
- механический привод (только для опорожнения)
- трубопровод Ø 6" к системе внесения и возврата в цистерну с 3- канальной гидравлической заслонкой (ДД) (система возврата в цистерну при закрытой заслонке перемешивание)
- верхний насосный коллектор с встроенным камнеуловителем
- воздухозабор с гидравлической заслонкой 6" (ОД)
- овальный индикатор уровня на передней стенке цистерны
